在 DIY 中经常用到的 ESP 系列模组（如 ESP-8266、ESP32、NodeMCU），如果直接使用现成开发板通常不会出问题，但自己画板时却容易踩坑。经过多次验证后，总算弄清了官方的引脚定义，下面记录一些心得体会。
一、引脚定义与 Arduino IDE 中的使用
首先理解一个概念：Pin 指的是芯片的物理引脚序号，不是功能名称。以 ESP-12F 官方定义为例，如下图所示，芯片右侧最上方的引脚为 Pin 1，向下依次到 Pin 8；最下面一排的引脚跳过不算！从模块左侧最下方的引脚开始，作为 Pin 9，再向上依次增加到左侧最上方为 Pin 16。

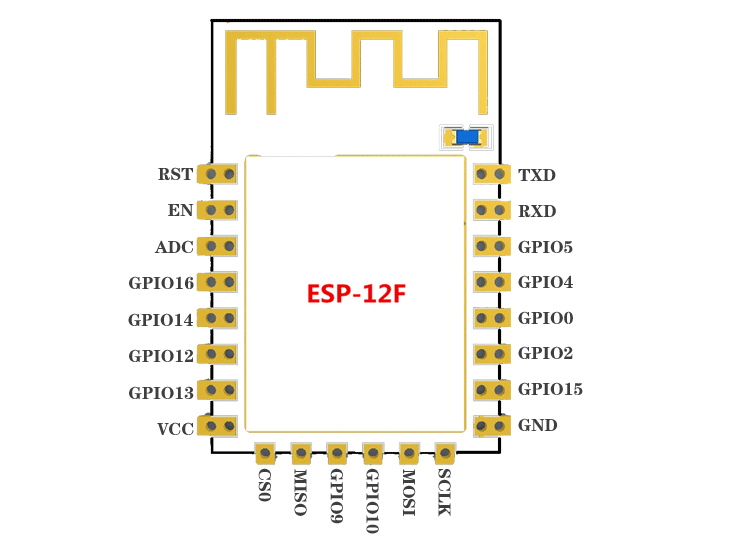

了解了物理引脚编号后，再看下面这张带功能标识的图：

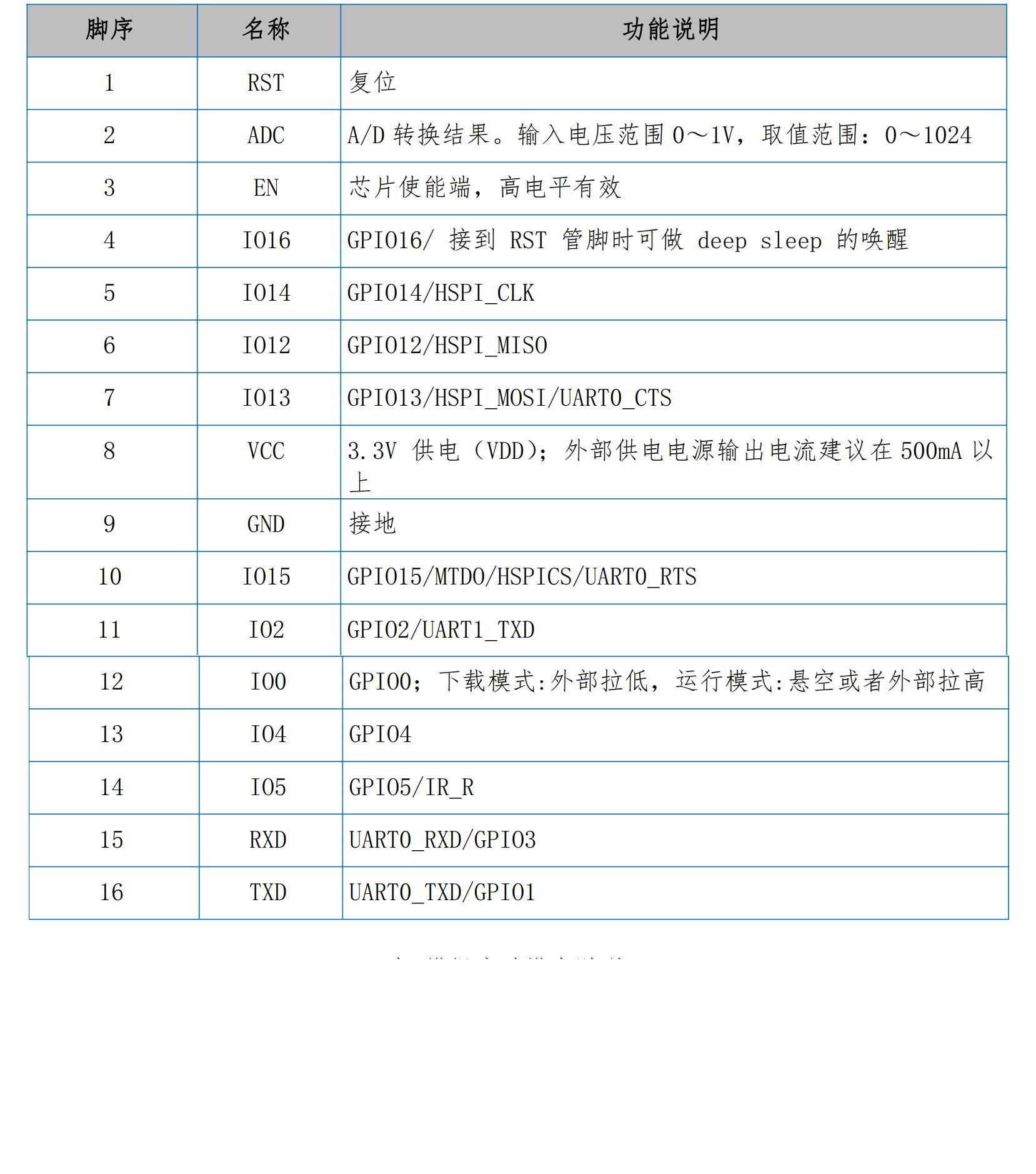

图中英文名称以及 GPIO 编号是各引脚的功能名，它们与物理引脚序号的对应关系如下表所示：
在 Arduino IDE 中，大家更习惯使用类似 D0、D1 这种丝印标号来操作 IO，比如 pinMode(D1, INPUT)。以常见的 D1 mini 为例：

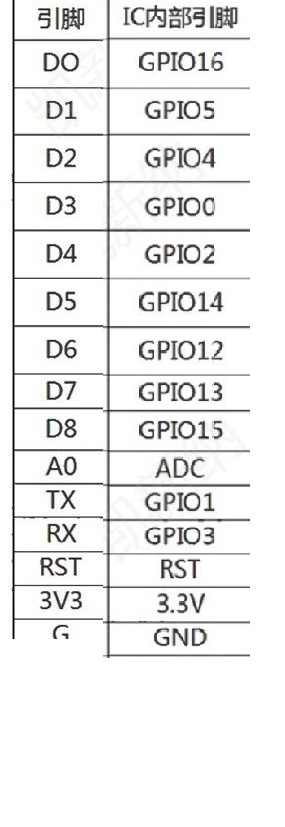

ESP-12F 同样可以映射到这种 D 编号体系，对应关系如下图：
因此，在使用 ESP-12F 时，你可以根据 D 编号编程，也可以直接使用 GPIO 后面的数字。例如初始化 GPIO5，以下两种写法效果相同：
- pinMode(5, INPUT);
- pinMode(D1, INPUT);
如果使用 Dx 或 Ax 的形式，字母 D 和 A 不能省略。
二、GPIO 默认状态与注意事项
ESP-12F 中实际可用的通用 IO 引脚只有 9 个。IO9 和 IO10 不可用，在设计中几乎只是摆设。
其余引脚特性如下：
- IO15 / D8 / Pin10：内部强制下拉到地，始终为低电平，无法作为通用输入使用，仅在片选等特定场景下可考虑。
- ADC / A0 / Pin2：模组唯一的模拟输入通道，支持 10 位分辨率。
- GPIO0 / D3 / Pin12：烧录固件时需要拉低，正常运行时应拉高或悬空，使用上稍显麻烦。
- GPIO2 / D4 / Pin11：系统默认的串口发送引脚（TX）。若不进行初始化，它会一直输出系统日志；即使进行了初始化，有时仍然会发送日志，需要特别留意。不过该引脚也是 I2C 的 SDA 口，用于 I2C 通信时表现正常，因此推荐将它用作日志输出或 I2C SDA。
- GPIO14 / D5 / Pin5：硬件 SPI 时钟（CLK）或 I2C 时钟（SCL），适合做 SPI/I2C 时钟线。
在实际测试中，将所有数字 GPIO 配置为输入且不外接上拉或下拉电阻时，除了 GPIO16 和 GPIO15（运行状态下必须下拉）检测为低电平外，其余引脚默认均为高电平。
最后需要牢记：所有 IO 的驱动能力都有限，切勿直接驱动大电流负载。
